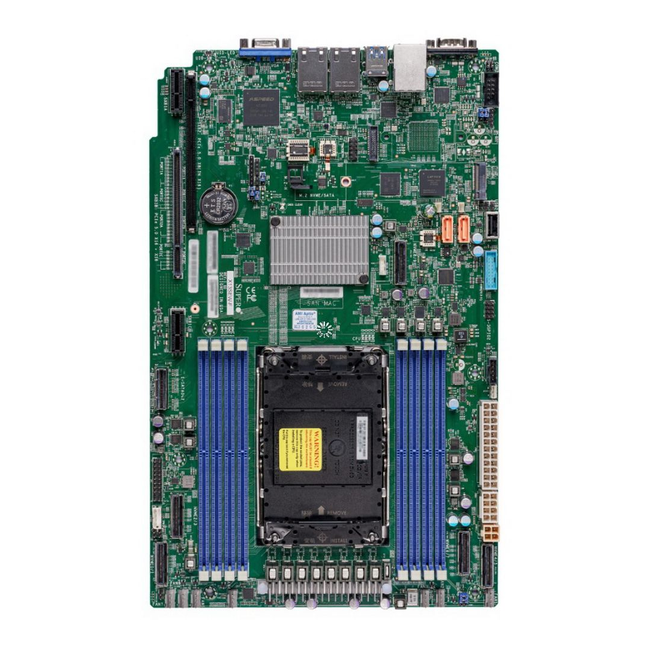

Материнская плата Supermicro MBD-X13SEW-F-B (проприетарный WIO, 1xLGA4677, C741, 8xDDR5, 2xGbE)
♦ Артикул: 209374
♦ Part number (P/N): MBD-X13SEW-F-B
3657,21 Br
Дополнительная информация
Материнская плата Supermicro MBD-X13SEW-F-B — это специализированная серверная материнская плата архитектуры WIO (с горизонтальным выводом слотов расширения) в OEM-поставке (B). Плата создана для интеграции в ультратонкие и компактные стоечные корпуса, поддерживает ОЗУ DDR4 ECC, современные интерфейсы накопителей и снабжена модулем удаленного администрирования IPMI.
Основные характеристики
| Тип | Материнская плата |
| Серия продукции | MBD-X13SEW |
| Модель | X13SEW-F |
| Разъем для процессора | LGA4677 |
| Разъемов для установки процессора, шт | 1 |
| Максимальное кол-во ядер процессора | 64 |
| Максим. TDP центрального процессора, Вт | 350 |
| Внимание | Поддерживаемые поколения и модели ЦПУ рекомендуем уточнять на сайте производителя |
| Позиционирование использования | Server/Workstation |
| Производитель чипсета | Intel |
| Чипсет | Intel C741 |
| Частота системной шины, МГц | 100 |
Оперативная память
| Тип оперативной памяти | DDR5 |
| Форм-фактор модуля памяти | DIMM |
| Количество слотов памяти, шт | 8 |
| Режим работы памяти | Зависит от устанавливаемых ЦПУ |
| Минимальная частота памяти, МГц | 4800 |
| Максимальная частота памяти OC (overclocked), МГц | 5600 |
| Максимальный объем памяти | 2 ТБ |
| Поддержка коррекции ошибок (ECC) | Да |
| Поддержка буферизованной памяти (RDIMM) | Да |
Графическая подсистема
| Графический чипсет | Aspeed AST2600 |
| Наличие SidePort | Да |
| Объем видеопамяти SidePort, МБ | 64 |
Слоты расширения
| PCI-Ex32 Левая | 1 |
| PCI-Ex8 Правая | 1 |
Внутренние разъемы
| Количество сокетов M.2 | 1 |
| Тип сокета M.2 | PCI-E x2 |
| Тип ключа M.2 | M |
| Макс. допустимый форм-фактор M.2 | 22110 |
| SATA 6 Гб/с | 10 |
| Поддержка RAID-массивов SATA | 0, 1, 5, 10 |
| Поддержка DOM | 2 |
| USB 2.0 (480Mbit/s) внутр. | 5 |
| USB 3.0 (USB 3.1 Gen1, USB 3.2 Gen1, 5Gbit/s) внутр. | 4 |
| COM порт (RS232, Serial, DB9) внутр. | 1 |
Разъемы на задней панели
| USB 2.0 (480Mbit/s) | 2 |
| USB 3.0 (USB 3.1 Gen1, USB 3.2 Gen1, 5Gbit/s) | 2 |
| Количество USB-A (всего) | 4 |
| COM порт (RS232, Serial, DB9, RJ45) | 1 |
| Сетевой контроллер | 2 — Intel i210-AT |
| RJ45 | 2 |
| Максим. скорость передачи, Мб/с | 1000 |
| Количество IPMI | 1 |
| D-Sub | 1 |
Аудио
| Аудиочипсет | Поддержка отсутствует |
Электропитание
| Основной разъем питания | 24pin |
| Разъем питания процессора | 8+4pin |
| Разъемов для вентиляторов 4 pin | 6 |
Прочие характеристики
| BIOS | AMI UEFI |
| Форм-фактор | Проприетарный (собственный) |
| Ширина, мм | 203 |
| Глубина, мм | 330 |
| Особенности | Опциональная возможность подключения 5 слотов PCIe5.0 x8 через MCIO |
| Вид поставки | OEM |
| Комплект поставки | Материнская плата, 2 кабеля SATA (CBL-0044L), крепеж для процессора (2шт — SKT-1333L-0000-FXC, SKT-1424L-001B-FXC) |
| Ссылки на публикации | https://www.supermicro.com/manuals/motherboard/X13/MNL-2413.pdf |
